氣流篩粉機廣泛應用于化工、造紙、冶金、建材、醫藥、食品、橡膠、塑料、機械、礦業等行業粉狀物料的篩選分級。如輕鈣粉、重鈣粉、粉煤灰、石墨粉、淀粉、金粉、鋅粉、陶土粉、珍珠巖粉、山楂粉、果疏粉、玻璃粉、農藥粉、鐵粉、中藥粉、魔芋粉、木粉、面粉等
基本結構
氣流篩粉機與氣固分離除塵裝置組成閉路篩分系統。

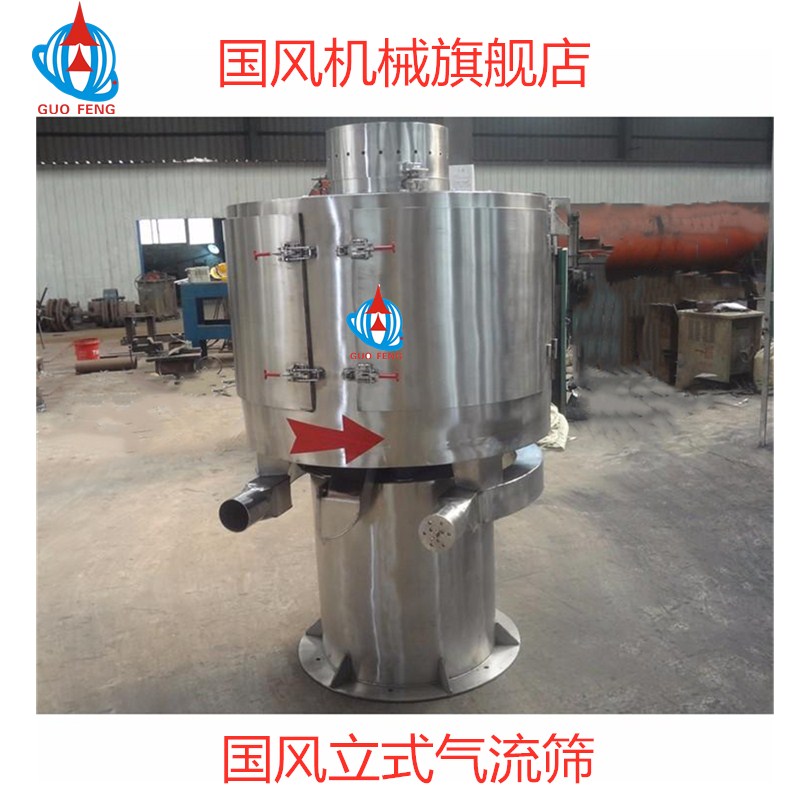

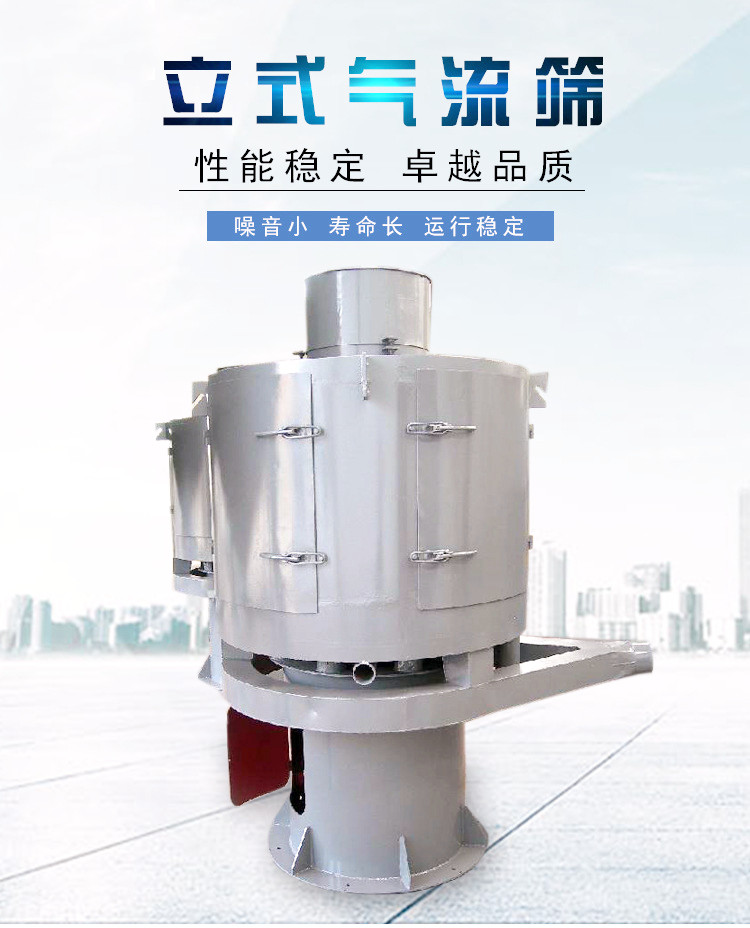

（1）主機是氣流篩粉機，其篩體由隔振彈簧支承于底座上，篩體的密閉外殼內裝有立式圓筒形篩網；篩網內側有圓形風輪，由裝于底座上的電動機驅動旋轉；篩體外殼的正上方裝有進料斗，下部設有排渣口和循環風道；電動機與主軸為柔性連接，主軸上下兩端軸頸上裝有空間互錯一定角度的兩個偏心塊；風輪軸下端與主軸之間為右旋螺紋聯接；風輪上端有軸承支承；軸頂端的水平轉動圓盤與進料斗下口形成進料間隙。

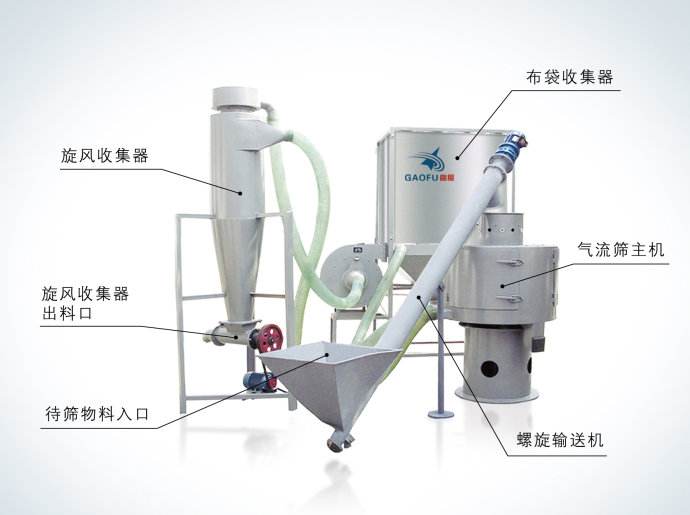

（2）氣固分離除塵裝置由引風機、沉降室、絞龍和除塵布袋組成，氣流篩與分離除塵裝置之間由兩條塑料波紋軟管連接。
工作原理
主機氣流篩擯棄了傳統的重力勢能作業原理，開辟了載流體動能做功的篩理新途徑，它是在密閉狀態下利用高速氣流作載體，使充分擴散的粉料微粒以足夠大的動能向篩網噴射，達到快速分級之目的。

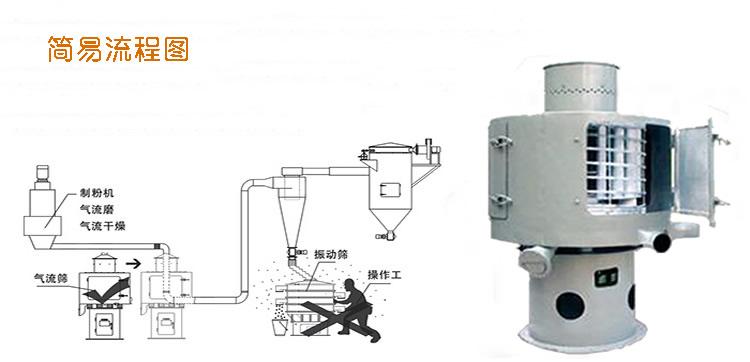

微細粉物料經進料斗流入進料口，立即擴散并與空氣混合成霧狀，經旋轉風輪的作用，呈旋風狀噴射過網，過網后的細粉經振動輸送進入或直接落入負壓循環風道，在引風機的作用下，氣體與細粉全部進入沉降室，成品細粉沉降后由下部的排料絞龍排出，帶有少量料粉塵的氣體大部進入除塵布袋，經凈化后排出袋外，還有一小部分，由回風管進入篩體下的環形循環風道，再經引風機進入沉降室進行二次分離。
顆粒直徑大于網孔的物料不能過網，落入篩盤內由排渣口排出機外。對于含有大顆粒的物料，應選用振動篩或旋振篩安裝40-60目的篩網進行預處理，將粗大顆粒或異物排除掉，以免主機內的細網被刺穿或打壞。
主要規格和技術參數
氣流量m3/h | 篩網規格 目/寸 | 有效篩面 m2 | 入料粒度 目/寸 | 篩機功率 Kw | 主軸轉速 rpm | 篩機外徑 mm | 篩機高度 mm | |
QS-60 | 300 | 100-500 | 0.5 | > 30 | 1.5 | 1400 | 600 | 1250 |
QS-60A | ||||||||
QS-100 | 800 | 0.9 | 5.5 | 960 | 1000 | 1650 | ||
QS-100A | ||||||||
QS-150B | 1600 | 2.8 | 11 | 780 | 1500 | 2100 | ||
QS-200 | 2000 | 3.9 | 15 | 350 | 2000 | 2500 | ||
QS-200A |
